步态分析是研究步行规律的检查方法，旨在通过生物力学和运动学手段，结合步态异常的关键环节及影响因素，从而指导康复评估和治疗，同时也有助于临床诊断、疗效评估及机理研究等。正确且高效的步态分析，对于医疗工作者与与病患都是极其重要的。

过去，人们只能使用照相机和录像机，从不同角度拍摄患者的步行姿态，通过图像和影像手动进行关节角度的分析，然而这样做需要耗费相当多的时间与人力，且人工测量出的数据误差较大，使得效率十分低下。三维步态分析系统的出现改进了步态分析的测量方法，该系统通常由三维动作捕捉系统、三维测力台与表面肌电组成，三种设备分别采集人体在步行过程中各个关节点的精确三维坐标、足底与支撑面之间的压力（垂直、左右、前后三个方向的力），以及EMG肌电信号，通过专业的步态分析软件进行三维重建与模型分析，得到人体运动时的步态参数，具有高精度、高效率、高同步性三个显著特点。

上海中医药大学附属岳阳中西医结合医院的步态与运动分析中心

近年来，三维步态分析系统正逐渐流行于医院和康复机构，其中由姜淑云主任领导的上海中医药大学附属岳阳中西医结合医院的步态与运动分析中心，凭借着强大的医疗团队以及多年的步态分析系统使用经验，成为了该应用领域中的佼佼者。

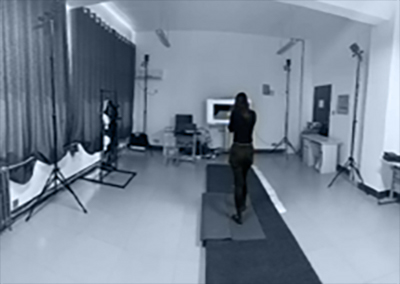

三维步态分析系统

经由我们动作捕捉工程师团队的设计与协作，在两个不同大小的实验室内，分别布置了12个、24个动作捕捉镜头，以及不同数量的三维测力台和表面肌电。用户通过三维步态分析系统，采集受试者行走过程的动作，根据系统所出的报告，获取以髋膝踝为主的下肢关节角度、关节间作用力、力矩、特定肌肉的表面肌电数据，进而根据这些数据判断患者异常发生的原因，制定个性化的干预方案。

步态与运动分析中心

该步态与运动分析中心医疗团队现正以脑瘫患者、儿童足部形态异常的步态分析研究为主，同时致力于建立中国儿童的步态分析数据库，现已有多家三甲医院与其在科研和临床方面进行合作。相信随着三维步态分析系统的普及，以及大众对健康的愈发重视，NOKOV(度量)三维动作捕捉系统能够在这一领域帮助到更多的患者，为大众的健康保驾护航。
